Detektion großer Partikel
Kontinuierliche Erkennung und Größenbestimmung von großen Partikeln
Die Erfassung großer Partikel ist ein wesentlicher Bestandteil der Qualitätskontrolle und Produktionsüberwachung in vielen Fertigungsprozessen. Der BRAVE-Mikropartikeldetektor hilft dir, höchste Produktqualität zu gewährleisten – und liefert wertvolle Erkenntnisse für die Fehlersuche bei potenziellen Problemen.
Das Gerät ist auch als PAT-Sensor für die 24/7-Online-Produktionsüberwachung erhältlich.
Große Partikel bereiten dir Kopfschmerzen?
Unerwünschte große Partikel oder Aggregate in deinem Produkt sind eine potenzielle Katastrophe. Um zu vermeiden, dass Chargen ausfallen oder der ganze Produktionstag ruiniert wird, ist BRAVE B-Phat dein unermüdlicher Helfer, der dich warnt, sobald große Partikel entdeckt werden.
- Ergebnisse nutzen, um dein Produkt in Echtzeit zu optimieren
- unerwünschte übergroße Partikel erkennen, auch in sehr geringer Anzahl
- die richtige Partikelgrößenverteilung für das Endprodukt sicherstellen
- Fettpartikel, unsichtbare und sichtbare Partikel im Auge behalten
- die strengen Vorschriften für Injektionsmittel erfüllen
- einen Einblick in die vorherrschenden Faktoren des Aspect-Ratios erhalten (weitere Formstatistiken auf Anfrage erhältlich)
Ideal für die pharmazeutische Produktion
BRAVE B-Phat wurde ursprünglich als Lösung für die Einhaltung der PFAT5-Vorschriften entwickelt. Der Mikropartikeldetektor stellt sich den strengen Anforderungen der pharmazeutischen Produktion. Egal ob du das Laborgerät oder den Online-PAT-Sensor verwendest, BRAVE B-Phat hilft dir, das Risiko einer Out-of-Spec-Produktion zu eliminieren - ohne lange Wartezeiten oder den Stress unzuverlässiger Offline-Methoden.
Proof-of-concept
Dieses Proof-of-Concept-Experiment zeigt, dass BRAVE B-Phat Partikelgrößen und absolute Partikelkonzentrationen kontinuierlich und in Echtzeit misst.
Im Versuch wurden vier Counting-Standards (3000 Partikel/ml) aus der 3M series by Applied Microspheres mit einer aufgezeichneten Zeitverzögerung zum Probenvolumen hinzugefügt.
Die Messung lief insgesamt 28 Minuten lang bei einer Durchflussrate von 100 µl/min und unter Rühren, um eine Sedimentation zu verhindern.
Die Zeitpunkte, zu denen jeder Counting-Standard zum Gesamtvolumen hinzugefügt wurde, waren wie folgt:
- 10 µm hinzugefügt um 00:00 Uhr
- 2 µm hinzugefügt um 07:00 Uhr
- 25 µm hinzugefügt um 14:00 Uhr
- 41 µm hinzugefügt um 21:00 Uhr
Alle Zählstandards hatten eine Konzentration von 3000 Partikeln pro Milliliter.
Das Streudiagramm zeigt deutlich, dass die jeweiligen Standards zum richtigen Zeitpunkt auftreten. Die Konzentrationszeitreihe (oberes Diagramm) zeigt die größenabhängige Konzentration (farbige Linien) und die Gesamtkonzentration (schwarze Linie), die wie erwartet konstant bei 3000 Partikeln/ml bleibt.
Das Histogramm (rechte Grafik) zeigt die Größenverteilung nach 28 Minuten. Die farbigen Balken stellen die Standards dar. Die violetten Balken, die als „Sonstige“ angegeben sind, sind die verbleibenden Partikelgrößen in der Probe, wobei die Anzahl dieser Partikel so gering ist, dass die Säulen schwer zu erkennen sind. Die Auflösung des Messgeräts liegt derzeit bei etwa 1,5 µm. Partikel, die kleiner als 2 µm sind, werden nicht mehr zuverlässig erfasst.

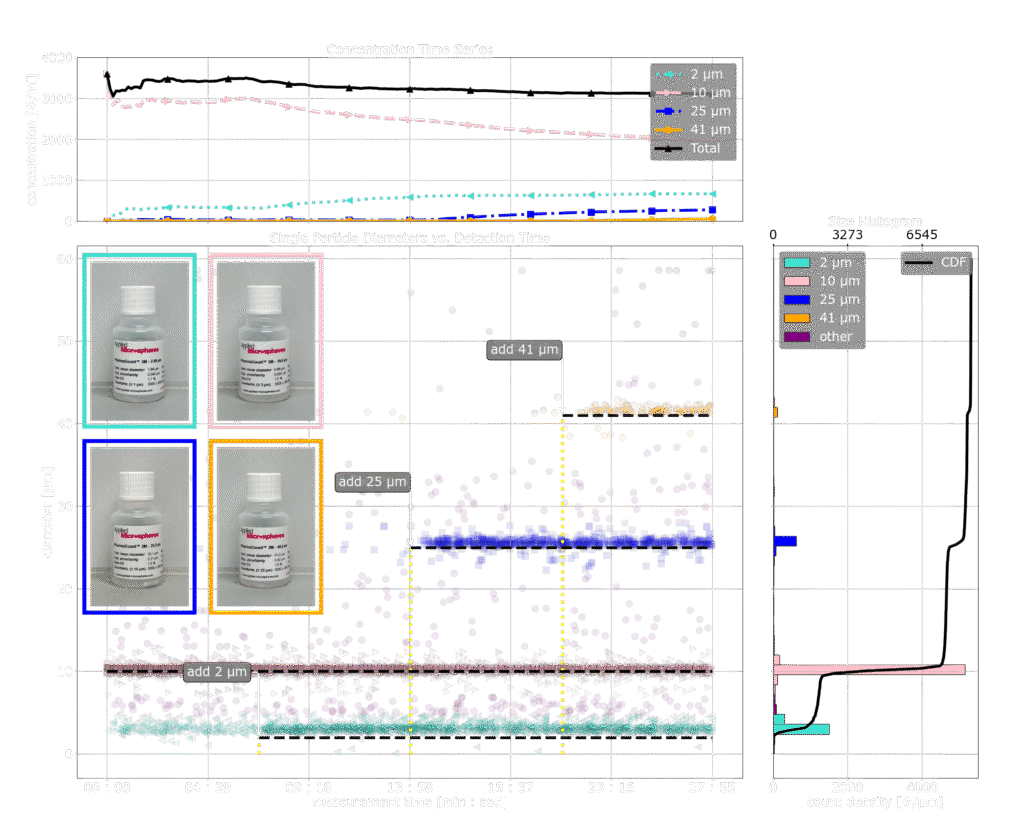

Abbildung 1: Proof-of-Concept-Messung an 4 Counting-Standards, die zeigt, dass BRAVE B-Phat sowohl Partikelgrößen als auch absolute Konzentrationen zeitaufgelöst misst.
Ein Vergleich von 3 Trinkwasserproben
Die Trinkwasserflaschen wurden im Supermarkt gekauft und ohne Verdünnung gemessen. Alle drei Proben wurden mit denselben Geräteeinstellungen und derselben Durchflussrate (60 µl/Minute) gemessen, d. h., es wurde von jeder Probe das gleiche Volumen gemessen, sodass die Ergebnisse vergleichbar sind.
Es wurde auch eine „saubere Basislinie” des Geräts aufgezeichnet, um zu zeigen, wie eine Probe ohne große Partikel aussieht, wenn sie mit BRAVE B-Phat gemessen wird.
Im Vergleich zur sauberen Basislinie weisen die Trinkwasserproben eine deutlich höhere Anzahl an großen Partikeln auf.

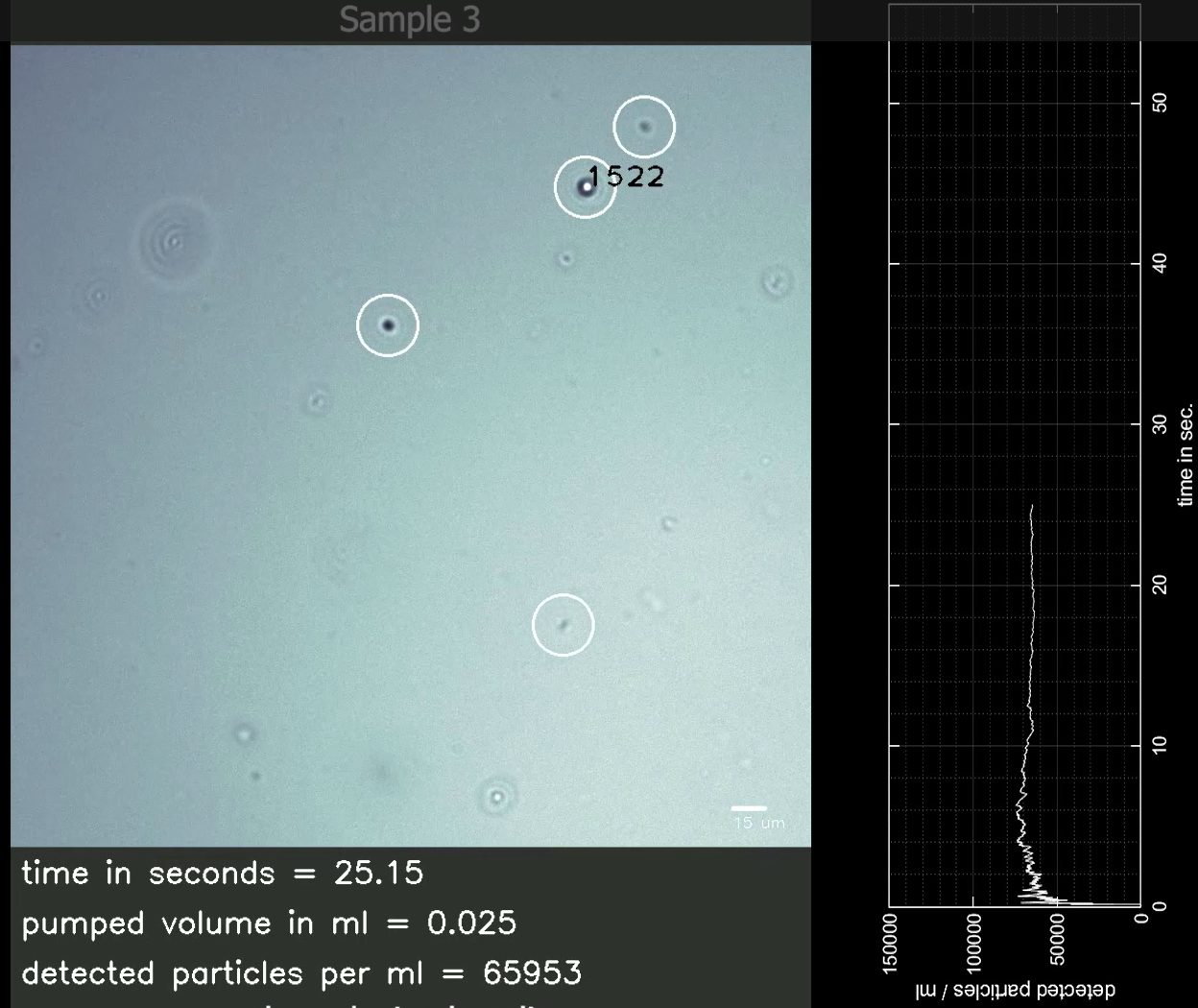

Aufgezeichnete Videos für 3 Trinkwasserproben und eine „saubere Basislinie“, die für den Messbericht ausgewertet werden

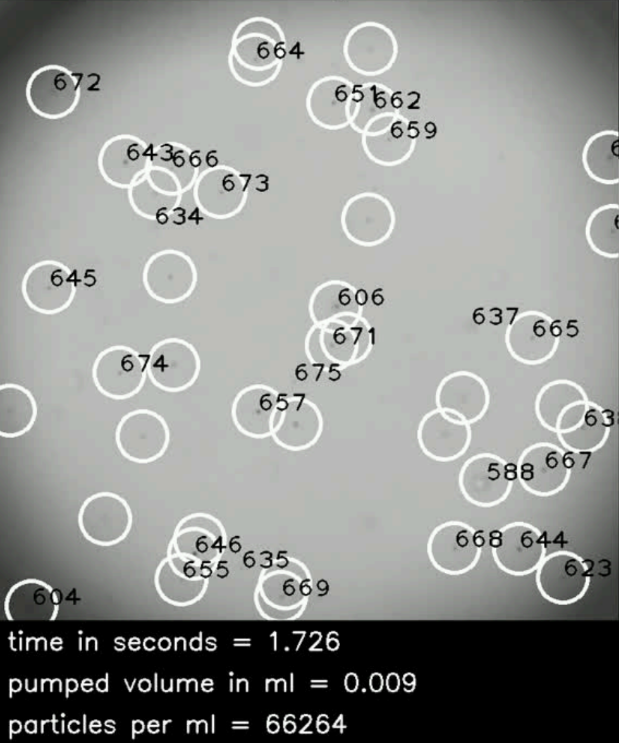

Dies ist ein Einzelbild aus einem vollständigen Video einer Messung. Es zeigt, wie jedes vorbeiziehende Partikel erkannt und mit einem ID-Tag versehen wird. Die Software wertet gleichzeitig die Größe jedes erkannten Partikels aus und erstellt kontinuierlich aktualisierte Histogramme.
Wie funktioniert BRAVE B-Phat?
Der B-Phat-Mikropartikeldetektor beobachtet die Probe, während sie in Richtung Videokamera und Sensor fließt. Die Messung erfolgt kontinuierlich, wobei die Durchflussrate festgelegt ist. Das Ergebnis ist ein dynamisches Bild, das von einer speziellen Software ausgewertet wird. Jeder dunkle „Fleck“, der auf dem Bildschirm erscheint, ist ein großes Partikel, das die Messzelle passiert. Das Partikel wird markiert, gezählt und seine Größe bestimmt.

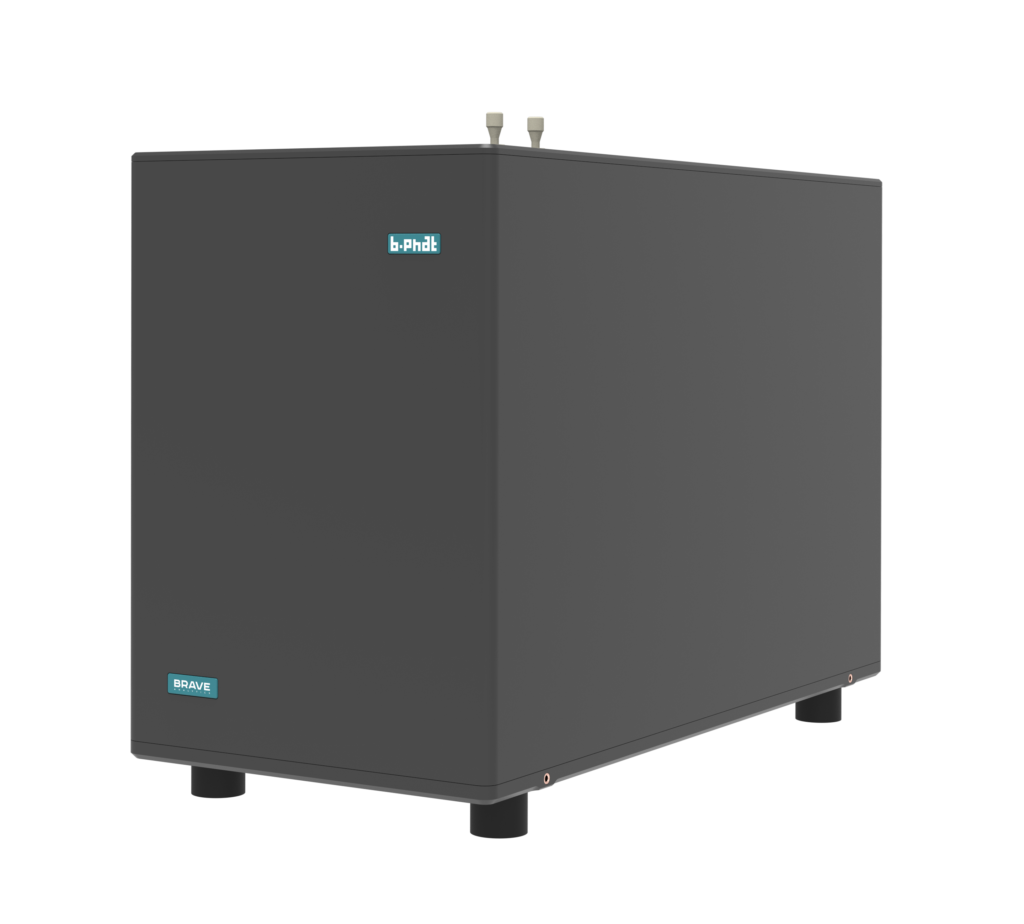

Spezifikationen von BRAVE B-Phat (Laborgerät)
Spezifikationen von BRAVE B-Phat
DETEKTIONSBEREICH
Partikelgrößenbestimmung von ca. 2 µm bis 80 µm
- Konzentrationsbereich: abhängig von den Partikelgrößen
- Detektierte Partikel pro Minute: abhängig von den Partikelgrößen
MESSPRINZIP
Basierend auf der Lichtverdunkelung und den Prinzipien der dynamischen Bildgebung für die Analyse.
- Zur Bewertung der PFAT5-Werte, zur Erkennung großer Aggregate, großer Partikel und Anomalien.
- Für vorausschauende Wartung und Fehlersuche bei Verunreinigungen
SETUP
- Kann als Modul des BRAVE B-Curious betrieben werden
- Oder als Standalone-Gerät
- Betrieb mit einem Fluid-Automatisierungsmodul für das Probenhandling empfohlen
Zu gut, um wahr zu sein?
Eine kontinuierliche Messung von Partikeln im Fluss, wie du es schon immer wollten?
Einzelpartikel-Empfindlichkeit?
Zusätzliche Klein- und Großpartikeldetektion sowie Raman-Analyse?
Du hast noch nie davon gehört, und doch könnten dir die Echtzeit- Informationen aus diesem neuen Ansatz viel Geld sparen und deine Analysen erheblich verbessern.
Wenn du weitere Informationen möchtest, nimm Kontakt mit uns auf oder buche eine Live-Demonstration. Wir werden alle deine Fragen beantworten.
Du bist nur einen Klick davon entfernt, deine Partikelgrößenbestimmung zu revolutionieren!
BRAVE modules for a BRAVE world
Übersicht der BRAVE-Module und -Sensoren
The BRAVEst modules of them all
Zeitaufgelöste PSD und Partikelgrößenbestimmung
Ermöglicht die kontinuierliche Überwachung der Partikelgrößenverteilung direkt aus dem Behälter. Ideal für die Überwachung von Agglomeration, Bildung, Auflösung, Aggregation, Dissoziation, Assemblierung und mehr. Größenbereich: 50 nm* bis 3 µm* (*probenabhängig)
Partikelkonzentration und Partikelanzahl
Ermöglicht den Nachweis von kleinen Partikeln von ca. 5 nm bis 50 nm. Gewährt Einblick in das Agglomerations- und Aggregationsverhalten.
Ermöglicht die Erkennung und Größenbestimmung von Large-Particle-Tails, LPC, großen Aggregaten und Anomalien. Auch zur Erkennung von PFAT5. Größenbereich: 2 µm* bis 80 µm* (*probenabhängig)
Ermöglicht die Erkennung, Identifizierung und Analyse von Partikelpopulationen mittels Raman-Spektroskopie.
Module für die Probenhandhabung

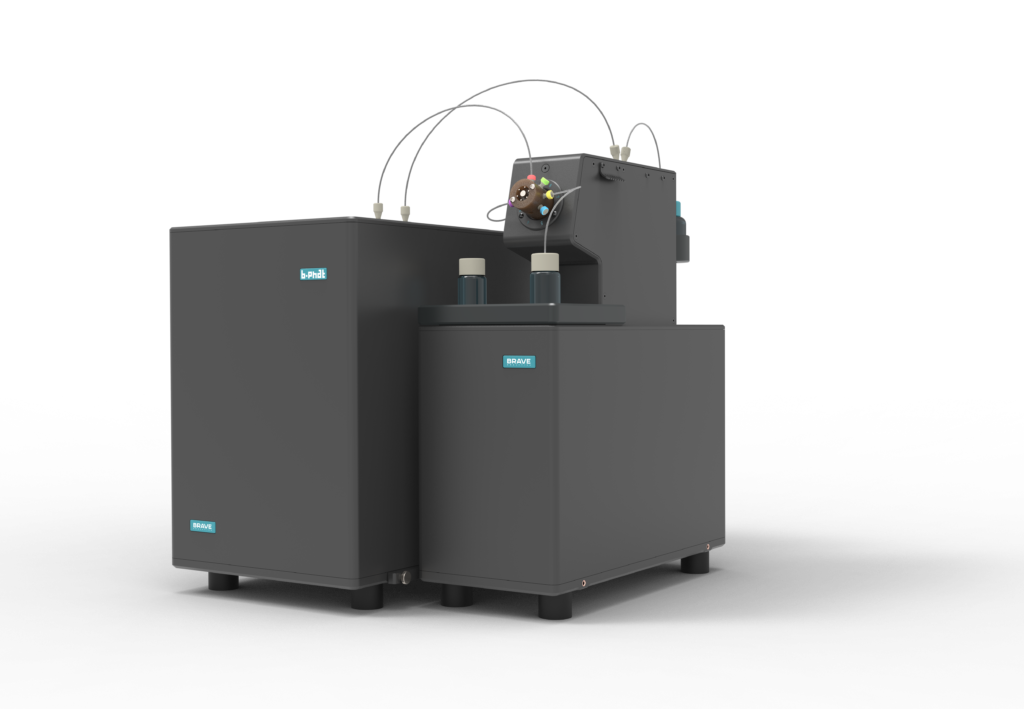

Jedes BRAVE-Gerät benötigt ein Fluid Automation Module. Die Spezifikationen und Leistungen dieses Moduls hängen von der Probe und deiner Anforderungen ab. Rede mit uns!
